2.4.2 세븐세그먼트 (7-segment)

c{eebi020402}


숫자를 표기하는데 많이 사용되는 장치로 7세그먼트가 있다. 이것은 7개의 선과 하나의 점으로 구성되어 있는데 주로 아라비아 숫자 0~9와 제한적으로 알파벳 등을 표시할 수 있다. 외형은 다음 그림과 같다.




7세그먼트는 내부 회로 구성에 따라 에노드 공통형과 케소드 공통형으로 나뉜다.


보통 부품을 정면을 바라봤을 경우 좌우로 각각 다섯 개의 핀들이 나와 있는데 핀 번호는 다음과 같다.


  1. 실제 핀의 위치

(b) S-3191CSR 의 회로도상의 기호

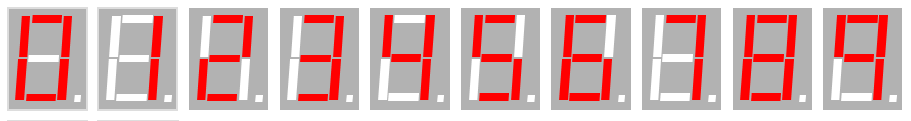

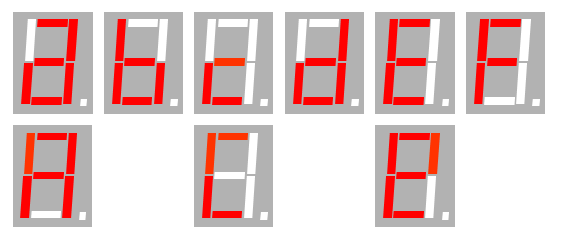

7세그먼트로 표시할 수 있는 숫자와 문자를 예로 들면 다음과 같다.

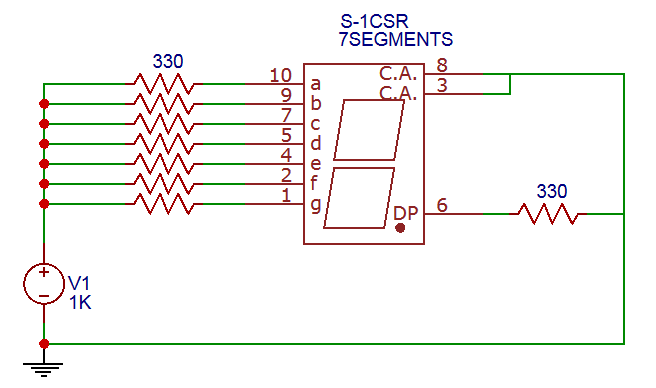

기본적인 회로는 만약 5V 전원을 이용한다면 다음과 같이 꾸밀 수 있다.

(주의) 실험에 사용되는 S-3191CSR의 핀 배열은 일반적인 경우와 약간 다르다. 위의 그림대로 결선하면 된다.


이 회로대로 결선하면 7세그먼트의 모든 LED가 빛을 내게 된다.
