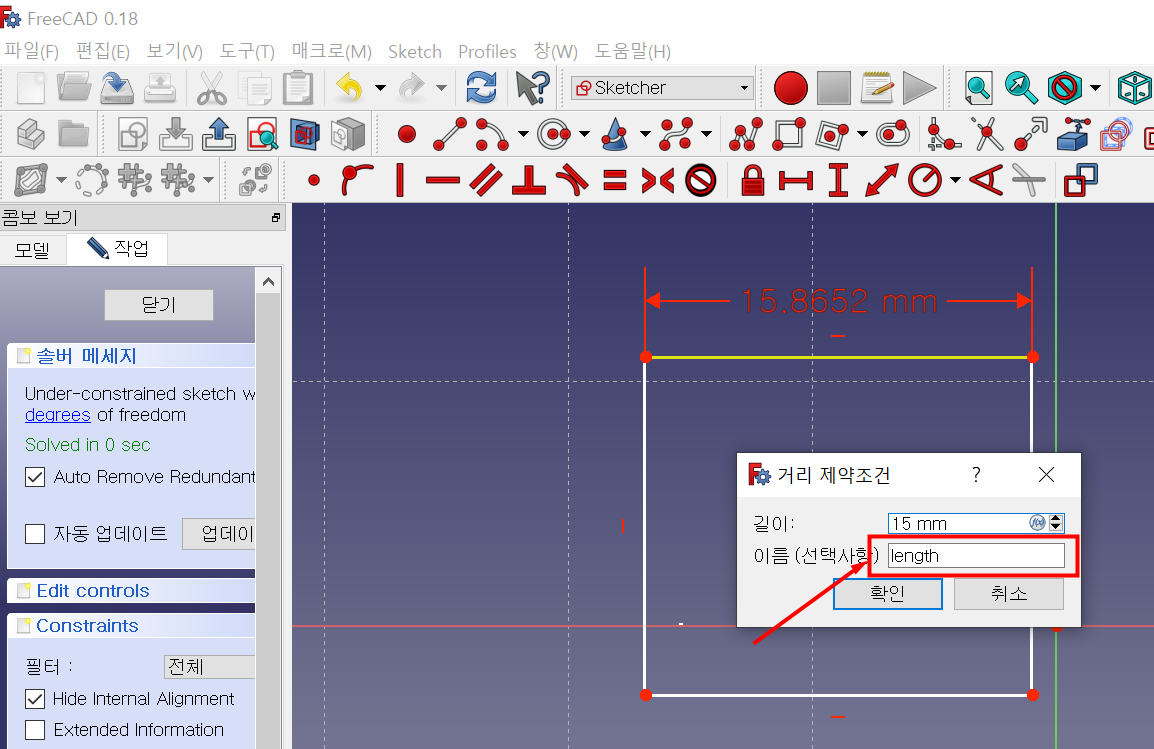

FreeCAD에서 스케치에 있는 치수(dimension)에 이름을 붙여서 다른 곳에서 재사용할 수 있다. 치수를 입력하는 창에 숫자값을 입력하는 칸 바로 맡에 이름을 기입하는 곳이 있는데 이곳에 이름을 기입하면 그 숫자값을 다른곳에서도 참조할 수 있다.





예를 들어 Sketch001 이라는 스케치 내에서 어떤 치수에 length 라는 이름을 주었다면 그 치수는 다음과 같은 이른으로 참조할 수 있다.



Sketch001.Constraints.length

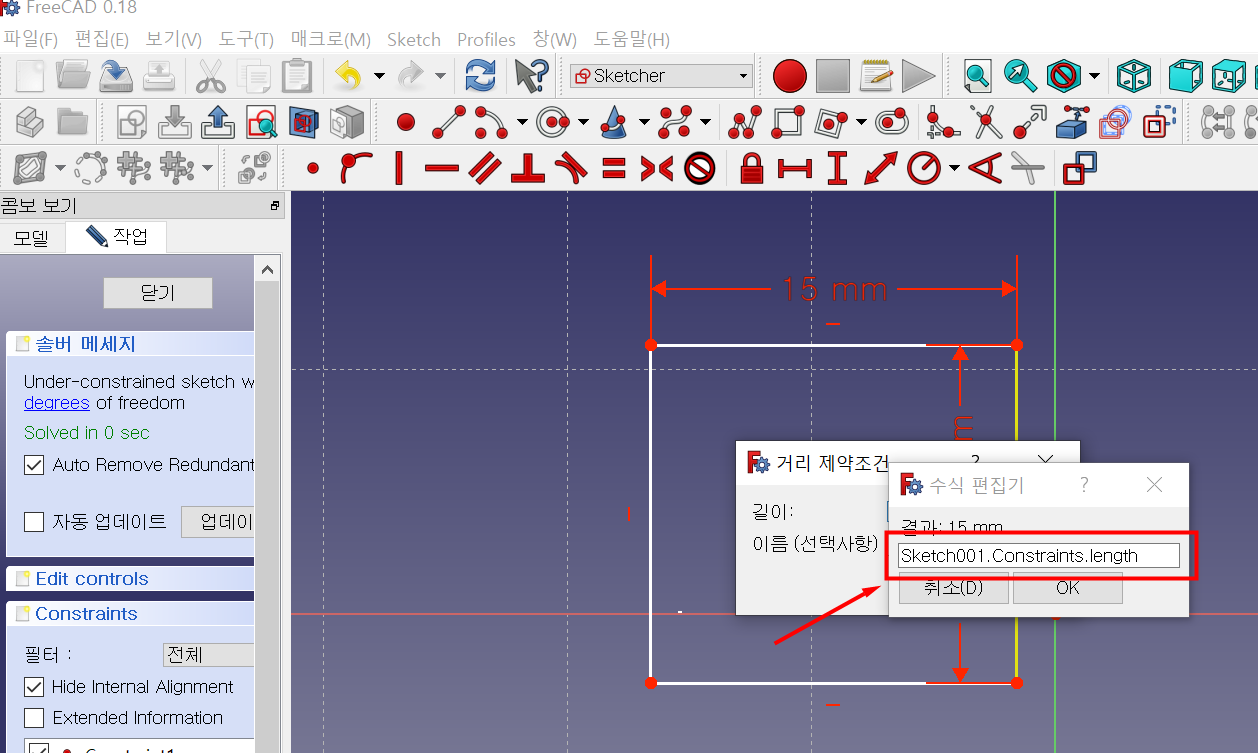

중간에 Constraints 라는 이름을 거쳐야 사용할 수 있다는 점에 유의해야 한다. 치수를 입력하는 창에서 숫자 대신 '='키를 누르면 수식편집기 창이 뜨고 거기에 수식을 입력할 수 있다.

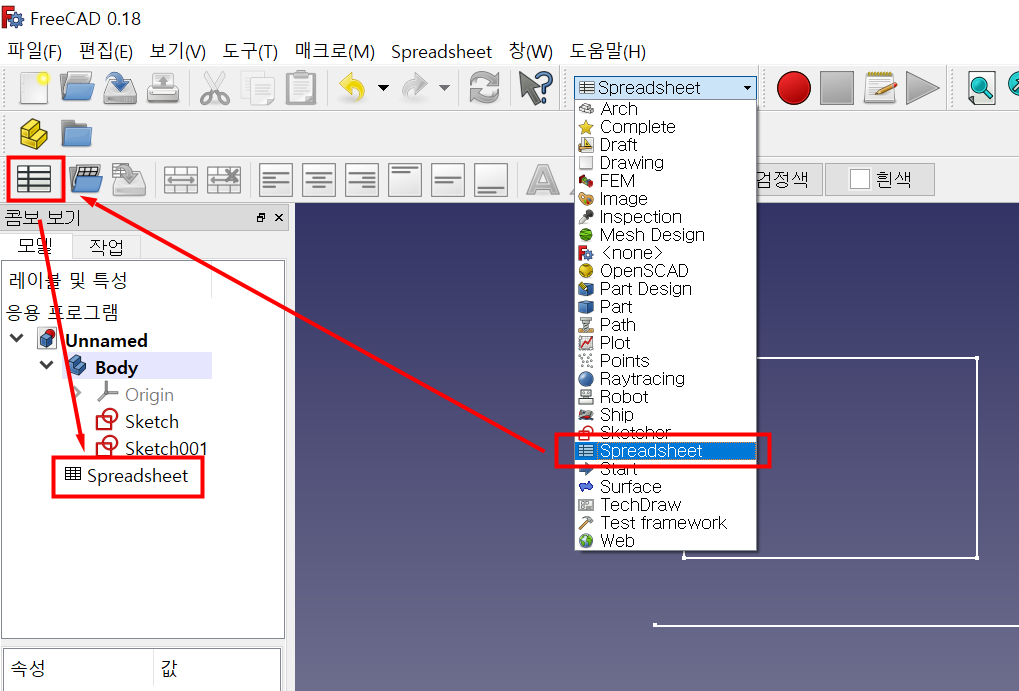

아예 spreadsheet를 하나 생성하고 거기에서 부품에 관련된 치수들에 이름을 붙여서 관리할 수도 있다. workbench에서 spreadsheet를 선택하면 부품에 Spreadsheet를 하나 생성할 수 있다.





Spreadsheet의 이름을 편의상 Var라고 변경했다. 이후에 한 셀에 11이라는 숫자를 기입하고 그 셀에서 마우스 우클릭을 하면 뜨는 셀 속성 창의 맨 오른쪽 탭인 별칭(A)을 선택하면 아래 그림과 같이 셀의 별칭을 입력할 수 있다.





이렇게 해 놓으면 이 셀의 수치는 다음과 같이 참조할 수 있고



Var.length



이 참조는 부품의 치수를 기입하는 어떤 창에서든 사용할 수 있다.



이렇게 추후에 변경될 가능성이 높은 치수들을 Spreadsheet로 관리하면 나중에 부품의 변경을 훨씬 용이하게 할 수 있다.



[gdoc]



Posted by 살레시오
,

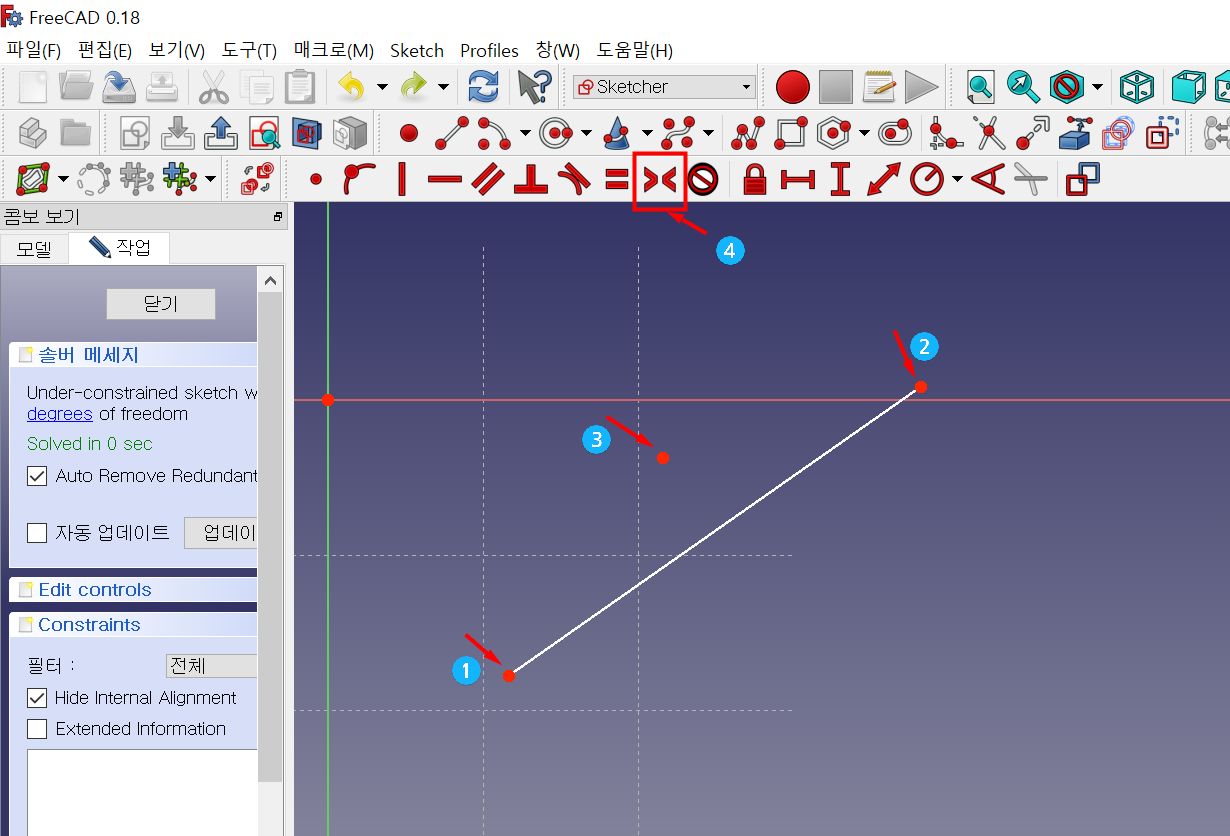

FreeCAD의 스케치는 선분이나 사각형의 중심점을 자동으로 생성해 주지 않는다. (0.18버전 기준) 하지만 대칭구속기능을 이용하면 선분/사각형의 중심점을 쉽게 생성할 수 있다.  먼저 선분 주위 아무데나 점을 찍는다. 그리고 아래 그림과 같은 순서대로 점들을 선택한다.



(1)(2) 선분의 두 끝점을 차례로 선택

(2) (방금 생성한) 선분 밖의 점을 선택

(3) 대칭 구속조건 버튼 클릭

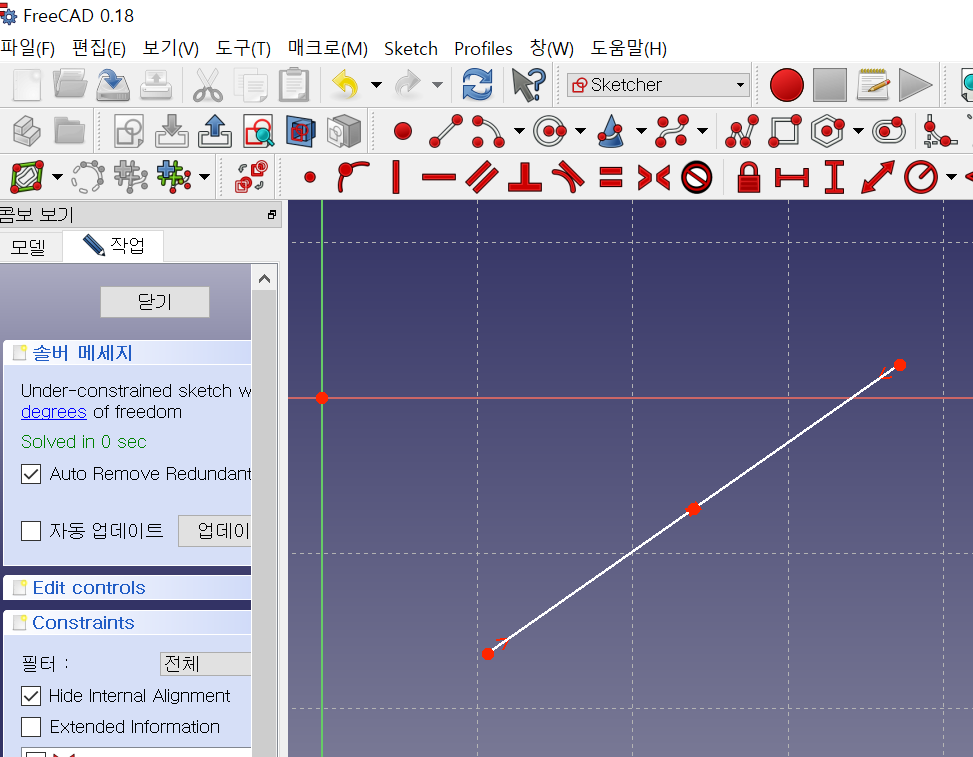

그러면 다음과 같이 중심점으로 설정된다.





사각형의 중심점도 비슷하게 생성할 수 있다. 먼저 사각형 내부에 점을 아무데나 찍는다. 이후에 다음과 같은 순서로 점을 선택한 후 구속조건 버튼을 누른다.



(1)(2) 사각형의 두 마주보는 꼭지점을 차례로 선택

(3) 방금 찍은 (사각형 내부의) 점을 선택

(4) 대칭구속버튼 클릭





그러면 아래와 같이 생성한 점이 사각형의 중심점이 된다.





이후에는 이 중심점을 끌어서 사각형의 위치를 조절할 수도 있다.



[gdoc]



'3D프린팅 > FreeCAD' 카테고리의 다른 글

FreeCAD에서 숫자값에 변수명 붙여서 참조하기  (0) 2021.03.11
FreeCAD의 마커크기 수정  (0) 2021.03.11
Posted by 살레시오
,

  FreeCAD의 마커(marker)는 스케치상에 존재하는 특징점을 칭한다. 예를 들면 사각형의 꼭지점, 좌표상의 원점, 원의 중심점 같은 것들이다. 그것의 크기가 초기 설정으로는 너무 작아서 작업하기에 불편하다. 크기를 키우려면



편집>환경설정 메뉴



로 들어가서 아래와 같이 Display탭의 Marker size를 조절하면 된다. 13px 이상으로 설정해 놓으면 작업하기 편하다.





바로 적용이 안 되는 것 같다.(0.18버전) 사이즈를 설정한 후 freecad를 재시작해야 새로운 크기값이 적용된다.



[gdoc]
