3. 두 번째 실험 : 송신


  이번에는 파이썬에서 값을 송신하면 그에 따라서 아두이노의 LED를 점멸시키는 예제를 해 보겠다. 파이썬에서 데이터를 쓰는 함수로 Serial.write() 함수가 있는데 전송할 바이트 데이터를 리스트나 튜플로 묶어서 넘겨주면 된다. 반환값은 전송한 데이터의 바이트 수이다. 예를 들면 다음과 같다.


-------------------------------------------------------------------------

>>> ard.write( [0] ) # 0이라는 데이터를 전송한다.

>>> ard.write( [10, 150, 255] ) # 10,150,255를 차례로 전송한다.

>>> ard.write( 123 ) # 예외 발생!

-------------------------------------------------------------------------


전송되는 데이터는 바이트 데이터이므로 0~255 사이의 정수여야 하며 마지막 예와 같이 리스트나 튜플이 아니라면 예외가 발생함을 유의하여야 한다.


만약 문자열을 한꺼번에 전송하고 싶다면 encode() 라는 문자열 내장 함수를 이용하면 된다. 이 함수는 파이썬 문자열을 아스키값의 bytes 배열로 변환시켜준다.


-------------------------------------------------------------------------

>>> ard.write( 'Hello arduino.\r\n'.encode() )

-------------------------------------------------------------------------


이 명령은 'H' 부터 맨 마지막 '\n' 까지 14개의 문자의 아스키코드를 차례로 전송한다.


이제 실험을 위해서 아두이노에 다음과 같은 프로그램을 작성하여 다운로드 했다.



아두이노 프로그램 : 전원이 켜지면(또는 리셋 버튼을 누르면) "Hello python." 이라는 문자열을 보낸다. 그리고 데이터가 들어오면 0값이면 LED를 끄고 아니라면 켠다.

-------------------------------------------------------------------------

void setup() {

Serial.begin(9600);

Serial.println("Hello python.");

pinMode(LED_BUILTIN, OUTPUT);

}


void loop() {

if( Serial.available() )

digitalWrite(LED_BUILTIN, Serial.read());

}

-------------------------------------------------------------------------


이제 ard.write([0]) 이라고 명령을 내리면 LED가 꺼지고 ard.write([1])이라고 하면 LED가 켜지는 것을 다음과 같이 확인할 수 있다.




위 동영상을 보면 1을 쓰면 LED가 켜지고 0을 쓰면 꺼지는 것을 볼 수 있다.


Posted by 살레시오
,

  여기에서는 C/C++언어에서 객체의 이름을 짓는 기본 규칙을 설명한다. 변수(variable), 함수(function), 그리고 클래스(class)의 이름을 지정하는데 사용되는 이름을 식별자(identifier)라고 한다. 변수란 어떤 데이터를 저장하는 그릇으로 이해하면 되며 함수나 클래스에 대해서는 뒤에서 자세히 설명할 것이다.


  식별자를 만드는 데에는 다음과 같은 제약 사항이 있다.


        ❶ 알파벳 대소문자(a, b, …, z, A, B, …, Z), 숫자(0,1,2, …9), 밑줄(_)을 조합하여 만든다.

        ❷ 숫자로 시작해서는 안 된다.

        ❸ 최대 길이는 32자이다.

        ❹ C/C++언어의 예약어는 식별자로 쓸 수 없다.


특수문자로는 유일하게 밑줄(_)문자가 식별자를 만드는데 사용이 되며 이외의 다른 특수문자는 식별자롤 사용할 수 없다. 아래의 예는 올바른 식별자이다.


------------------------------------------------------

  iA cStatus iMotor10 i_AVR_Name _reg For

------------------------------------------------------


아래의 예는 올바르지 않은 식별자이다.


------------------------------------------------------

  123a   : 숫자로 시작하면 안 됨

  A@Bc : 특수문자 @은 사용 불가

  %pi    : 특수문자 % 사용 불가

  for      : 키워드는 사용 불가

------------------------------------------------------


  한 가지 주의할 점은 C언어에서는 식별자를 사용할 때 대소문자를 구별한다는 점이다. 즉 다음 식별자들은 모두 서로 다른 것으로 구별된다.


------------------------------------------------------

  ia, iA, Ia, IA

------------------------------------------------------


이러한 특징은 거의 대부분의 프로그래밍 언어들에 있어서 공통적으로 해당된다.​

[#00070]


Posted by 살레시오
,

  무료로 사용할 수 있는 C언어 개발 환경은 그 종류가 많이 있다. 아래 영상에서 소개할 이 ‘Pelles C' 프로그램은 윈도우용으로 개발된 프로그램으로서 C 컴파일러가 포함된 IDE이다. 사용법이 간단해서 초보자들이 C언어 실습을 하기에 편리하고 적당한 툴이라고 개인적으로 생각된다.

  이 프로그램은 PC상에서 C언어를 실습하기에 적절하고 용량도 10M바이트 내외로 작은 편이다. 설치 프로그램은 홈페이지에서 다운로드받을 수 있으며 검색엔진에서 ‘pelles c’라고 검색하면 쉽게 찾아들어갈 수 있다.




  C 프로그램을 작성하는 방법을 간략히 소개하면 다음과 같다. 먼저 File>New>Project 를 선택한다. 그러면 새로운 프로젝트를 생성할 수 있는 대화상자가 나타난다. '프로젝트(project)'라는 것은 하나의 C프로그램이 여러 개의 파일들로 분산되어 있는 경우에 그 파일들을 하나로 묶어서 관리하는 단위를 나타낸다. 프로그램이 길어질 때는 하나의 화일에 모든 소스코드를 담는 것이 아니라 여러개의 화일에 분산시켜서 관리하는 것이 일반적인데 이는 여러 명이 하나의 프로그램을 작성할 때 효율적이기도 하다.


  이 창에서 'Win32 Console Program'항목을 선택한 후 프로젝트 이름을 기입하면 Location에 지정된 폴더 하위에 입력한 프로젝트 이름으로 새로운 폴더가 생성되고 이후에 모든 파일들은 그 폴더 안에서 생성되고 관리된다.


  이제 File>New>Source Code 메뉴를 선택하거나 [Ctrl]+[N]을 누르면 프로그램을 입력할 창이 생성된다. 프로그램을 입력한 후 File>Save혹은 [Ctrl]+[S]를 눌러 저장하려고 하면 현재 프로그램을 프로젝트에 추가시킬 것인가를 묻는 대화창이 뜬다. 예(Y)버튼을 누르면 프로젝트에 새로운 파일이 생성된다.


  이 프로그램의 장점은 C언어를 실습하는데 무료로 간편하게 사용할 수 있다는 점이다. C언어를 실습하는데 굳이 비주얼스튜디오나 이클립스를 사용할 필요가 없다. 단점은 딱 C언어 정도만 실습해 볼수 있고 C++은 불가능하다는 점이다.

[#00088]


Posted by 살레시오
,

  Matlab은 수치해석 분야에서 독보적인 응용프로그램이지만 고가의 상용프로그램이라 학생들이 사용하기에는 무리가 있다.  하지만 똑같은 문법을 가지고 프로그램을 개발할 수 있는 대안이 있으니 바로 GNU Octave 이다.

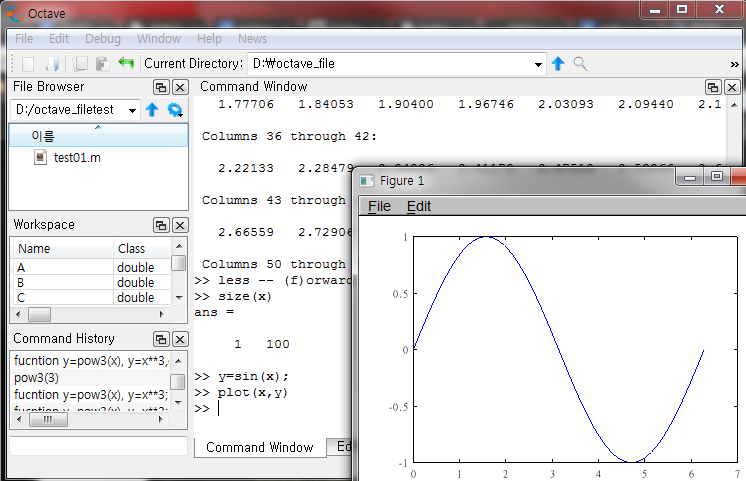

  GNU Octave 3.8버전에 GUI 가 포함되었다! 그 동안 외부 그룹에서 octave 의 GUI를 개발하다가 중지되고 했던 것들이 몇 가지 있었는데 쓸만한 게 없었다. (특히나 윈도 환경에서는 더욱 그랬다.) 그런데 퍼스트 그룹에서 이것을 지원하기 시작했다는 것이 고무적이다. 아직 불안정한 알파 버전이고 4.0에 정식 버전이 포함될거라고는 하지만 획기적인 도약인 것 같다.



현재(2015년 4월)에는 3.8.2가 최신 버전으로 포함된 GUI는 아직도 알파버전이다. 4.0부터는 정식으로 채용될 거라니 기대가 된다.


Posted by 살레시오
,

산술 연산자로 다음과 같은 것들이 있다.


연산자

기능

용례

+

덧셈


-

뺄셈


*

곱셈


/

나눗셈

결과는 실수형이다. (2.x에서는 int / int의 결과는 int)

//

자리내림 나눗셈

피연산자가 모두 정수인 경우 나눗셈의 결과 소수점 아래는 버리고 정수만 취한다.

둘 중 하나라도 실수라면 / 연산자와 동일함.

**

거듭제곱

2**10, (1+2j)**20

%

나머지

3%4, -10%3, 12.345%0.4


  나눗셈의 경우 ver 2.x에서는 정수형끼리의 나눗셈은 결과도 정수형이 된다. 다음 결과를 확인해 보라.


----------------------------------------------------------

>>> 4/5

>>> a, b=11,5 #a에 11, b에 5를 대입한다.

>>> b/a

----------------------------------------------------------


하지만 3.x버전에서는 나눗셈의 결과는 무조건 실수로 된다.


■ 2.x버전에서는 정수간 나눗셈의 결과는 정수였다. 즉 1/2는 0, 2/3은 1이다. 하지만 3.x버전에서는 정수간 나눗셈의 결과는 나누어 떨어지는 경우라도 무조건 실수형이 된다. 즉, 1/2는 0.2, 6/3은 2.0이 된다.


  연산자 //는 두 피연산자가 모두 정수일 경우 결과값이 실수이면 소수점 아래는 버린다.


······································································································································

>>> 9//2 # 결과는 4 (정수)

>>> 9//2.0 # 결과는 4.5(실수)

······································································································································


  연산자 %는 나눗셈 수행 후 정수몫을 구하고 난 나머지를 구하는 연산자이다. 다음을 확인해보라.


······································································································································

>>> 3%2

>>> 11.5 % 0.2

······································································································································


연산자 **는 거듭제곱 연산자이다. 다음 연산의 결과값들을 예상해 보자.


······································································································································

>>> 2**10

>>> a, c = 3, 4+5j #변수 a와 c를 차례로 초기화시킨다.

>>> c**a

······································································································································


  복소수의 거듭제곱도 (4+5j)*(4+5j)*(4+5j) 의 결과값을 보여준다. 파이썬에서는 복소수에 대한 산술 연산도 기본적으로 지원하므로 쉽게 수행할 수 있음을 알 수 있다.

#00003


Posted by 살레시오
,

  프로그램은 결국 데이터를 처리하는 일을 주로 하게 된다. 여기에서는 파이썬의 내장 자료형에 대해서 알아보자. 가장 중요하고 사용 빈도가 높은 파이썬 자료형은 다음과 같은 것들이 있다.


  • 숫자 : 정수, 실수, 복소수로 나뉜다.
  • 문자열
  • 리스트(list)
  • 튜플(tuple)
  • 딕셔너리(dictionary)
  • 집합(set)


  변수명, 함수명, 클래스명 등으로 쓸 수 있는 식별자를 만드는 방법은 다른 언어들과 거의 동일하다. 사용되는 문자들은 다음과 같다.


  • 영문자 대소문자 (a,b … z A B … Z)
  • 숫자 (0 1 … 9)
  • 언더바(_)


이러한 문자들을 조합하되 숫자로 시작하면 안된다. 그리고 대소문자를 다른 문자로 구별한다. 그리고 python3에서는 유니코드 문자를 식별자로 사용할 수 있다. 즉, 한글로도 변수명을 지을 수 있지만 권장되지는 않는다.

#00001


Posted by 살레시오
,

  파이썬에서 사용자 폴더를 검색 경로에 추가시키기 위해서는 다음과 같이 sys 모듈의 path 리스트에 이 경로를 추가해 주면 된다.

---------------------------------------------------------------------------
>>> import sys
>>> sys.path.append('d:/mydir') # 윈도는 'd:\\mydir'
---------------------------------------------------------------------------

그러면 만약 다음과 같이 모듈을 import 할 때

---------------------------------------------------------------------------
>>> import mymod
---------------------------------------------------------------------------


사용자 폴더 안에서도 mymod.py 파일이 있는지 검색해 보게 된다.

  그런데 검색 경로 안에 어떤 폴더가 있고 그 폴더 안에 __init__.py 파일이 있다면 이것은 그 폴더가 파이썬 모듈이라는 것을 표시하는 역할을 한다. 예를 들어 다음과 같이 spam폴더 안에 파일이 두 개가 있다고 가정하자.


    d:/ mydir / spam /__init__.py # 이 파일이 spam 폴더를 파이썬모듈로 만든다.
    d:/ mydir /spam / module.py

그리고 d:/mydir 이 경로로 잡혀있다고 가정한다. 그렇다면 spam 폴더는 파이썬 모듈로 간주되고 module.py는 하위모듈로 취급된다. 그래서 module.py 모듈파일을 다음과 같이 불러올 수 있다.

---------------------------------------------------------------------------
>>> import spam.module
---------------------------------------------------------------------------

또는

---------------------------------------------------------------------------
>>> from spam import module
---------------------------------------------------------------------------

즉, spam폴더 안에 __init__.py 파일이 있다면 spam 폴더는 모듈로 간주되고 module.py 는 서브모듈이 된다. 만약 __init__.py 파일을 지운다면 파이썬은 spam 폴더를 모듈로 취급하지 않으므로 module.py 도 더이상 서브모듈로 간주되지 않는다. 따라서 위의 명령어는 오류를 발생시킬 것이다.

이 __init__.py 은 그냥 빈 파일일 수도 있지만, 객체를 정의하거나 서브패키지의 특정 부분만을 선택하여 내보내거나 하는 코드를 가질 수도 있다. 만약 __init__.py 안의 내용을 접근하려면 다음과 같이 하면 된다.

---------------------------------------------------------------------------
>>> import spam
---------------------------------------------------------------------------

이렇게 하면 __init__.py 안에 정의된 객체들이 spam 모듈로 올라오게 된다. 주의할 점은 이렇게 spam 모듈을 임포트한다고 해서 module.py 가 자동으로 하위모듈로 임포트되는 것은 아니라는 것이다. spam이 임포트될 때 module 도 임포트되려면 __init__.py 안에 다음과 같이 명시해 주어야 한다.

---------------------------------------------------------------------------
# __init__.py 화일의 내용
from . import module
---------------------------------------------------------------------------

이렇게 하면 spam.module 로 접근할 수 있다.

[#00085]

Posted by 살레시오
,

  파이썬의 numpy, scipy, 심지어 sympy 까지 있는데 MATLAB의 control system toolbox 같은 것은 없나.. 하고 생각했었는데 있었다. 사용자 매뉴얼을 아래에 링크하였다.

python control system library User's manual


이 모듈은 winPython 에서 기본적으로 설치되어 있지 않다. 하지만 윈파이썬의 콘솔창(Tools > Open command prompt) 에서 다음과 같이 명령을 내리면 자동으로 인스톨된다.

------------------------------------------------------------------------
> pip install control
------------------------------------------------------------------------

이 라이브러리는 기본적인 선형제어 시스템에 관련된 함수들과 클래스가 정의되어 있고 MATLAB control toolbox 와 이름체계가 비슷한 것 같다.

이제 simulink 같은 툴만 나오면 되는 건가.. 갈수록 파이썬에 놀라는 중이다.

[#00084]

Posted by 살레시오
,

  넘파이의 ndarray 객체는 리스트와 달리 브로드캐스트(broadcast)라 불리는 특성이 있는데 이는 리스트(list)객체와 확연히 구별이 되는 기능이다. 예를 들어서 다음과 같이 숫자로만 이루어진 중첩 리스트 la 를 고려해 보자.


-----------------------------------------------------------------------

>>> la = [ [1,2], [3,4] ]

-----------------------------------------------------------------------


이 리스트는 요소가 모두 숫자이지만 la+2, la/4 와 같은 연산은 지원하지 않는다. 모든 요소에 2를 더하려면 for 반복문을 사용해야만 한다. 그리고 la*2는 파이썬 문법상 전혀 다른 동작을 수행한다. 즉, 리스트 사이의 사칙연산은 수학 연산과는 전혀 관계가 없는 것이다.


  이에 반해서 ndarray는 요소간 연산이 기본적으로 가능하며 같은 크기의 객체간 산술연산은 요소끼리 행해져서 그 결과가 산출된다. 예를 들어서 다음과 같은 두 개의 ndarray 를 고려하자.


-----------------------------------------------------------------------

>>> a = np.array( la )

>>> b = np.array([[1j,2j],[3j,4j]])

-----------------------------------------------------------------------


이렇게 생성된 a와 b에 대해서는 a+1, a*3, a-b 와 같은 사칙 연산이 정의되며 각각의 요소에 대해서 연산이 수행된다. 배열간 곱셈의 경우는 행렬곱셈과는 상관이 없는 연산이므로 이것과 헷갈리면 안된다. 여기서의 곱셈은 요소간 곱셈이다. 이러한 ndarray 의 기능을 broadcast라고 한다.


  그럼 크기가 다른 객체간 연산은 어떨까? 먼저 한 쪽이 배열이고 다른 쪽이 스칼라라면 그 스칼라는 다른 배열의 크기로 확장된 후 각각의 요소에 더해진다.


-----------------------------------------------------------------------

>>> np.arange(5) + 2 # [0, 1, 2, 3, 4] + [2, 2, 2, 2, 2] 와 같다

array([2, 3, 4, 5, 6])

-----------------------------------------------------------------------


이 예를 보면 1x5 크기의 배열과 2라는 스칼라의 합이다. 2라는 스칼라는 모든 요소가 2인 1x5의 배열로 확장된 후 각 요소간 더해진다. 행렬의 경우도 마찬가지이다.


-----------------------------------------------------------------------

>>> a=np.arange(1,10).reshape(3,3) # [0,1,2, ... ,9] 배열은 3x3로 재배열한다.

>>> a**2

array([[ 1, 4, 9],

[16, 25, 36],

[49, 64, 81]])

-----------------------------------------------------------------------


크기가 다른 행렬 간에는 산술연산이 일반적으로 불가하다. 즉, 다음과 같은 행렬 a, b 간의 산술연산은 불가능하다.


-----------------------------------------------------------------------

>>> a=np.arange(1,10).reshape(3,3)

>>> b=np.array([[1,2],[3,4]])

>>> a+b # 에러 발생

-----------------------------------------------------------------------


하지만 가능한 경우가 있으니 다음의 세 가지 경우이다.


  • mxn 행렬과 mx1 벡터 간의 연산
  • m x n 행렬과 1xn 벡터 간의 연산
  • 또한 mx1 벡터와 1xn 벡터간의 연산.


이 세가지 경우는 한 쪽의 크기가 다른 쪽의 크기로 확장된 후 요소간 연산을 수행하게 된다. (다음 그림 참조)


[#00083]

Posted by 살레시오
,

  numpy를 이용해 생성된 ndarray객체는 다양한 field와 method를 갖고 있다. ndarray객체의 field/method는 dot(.)연산자를 이용하여 접근할 수 있다. (마치 C언어의 구조체나 공용체의 필드에 접근하는 방식과 같다.)

배열의 모양에 관련된 attribute 들

먼저, ​전치행렬을 구해주는 T attribute가 있다.

​-------------------------------------------------------------------------
>>> x = np.array([[1.,2.],[3.,4.]])

>>> x
array([[ 1., 2.],
​[ 3., 4.]])

>>> x.T
array([[ 1., 3.],
[ 2., 4.]])

>>> x = np.array([1.,2.,3.,4.])
>>> x
array([ 1., 2., 3., 4.])

>>> x.T # 1차원 배열에서 T attribute 는 동작하지 않는다.
array([ 1., 2., 3., 4.])
​-------------------------------------------------------------------------​​

위에서도 언급되었지만 1차 배열에서는 이것이 동작되지 않는다는 것을 주의해야 한다. 만약 배열 A의 복소전치행렬을 구하고 싶다면 A.conj().T (혹은 A.T.conj() ) 라고 하면 된다. 그리고 M이 행렬객체라면 단순히 M.H 라고 하면된다.

배열의 크기에 관련된 attribute 들

  배열의 크기에 관련된 attribute로 ndim, shape, 그리고 size가 있다. 이 중 shape는 읽기뿐만 아니라 쓰기도 가능하다.

  ndim 은 배열이 몇 차 배열인지를 알려준다.


​-------------------------------------------------------------------------
>>> x = np.array([1, 2, 3])
>>> x.ndim
1
>>> y = np.zeros((2, 3, 4))
>>> y.ndim
3
​-------------------------------------------------------------------------

​shape는 배열의 각 차수별 크기를 튜플로 반환하거나 지정해 줄 수 있다. 단, shape를 변경할 때는 변경 전과 전체 요소의 숫자가 같아야 한다.

​-------------------------------------------------------------------------
>>> x = np.array([1, 2, 3, 4])
>>> x.shape
(4,)
>>> y = np.zeros((2, 3, 4))
>>> y.shape
(2, 3, 4)
>>> y.shape = (3, 8)
>>> y
array([[ 0., 0., 0., 0., 0., 0., 0., 0.],
[ 0., 0., 0., 0., 0., 0., 0., 0.],
[ 0., 0., 0., 0., 0., 0., 0., 0.]])
>>> y.shape = (3, 6)
Traceback (most recent call last): File "<stdin>", line 1, in <module>
ValueError: total size of new array must be unchanged
​-------------------------------------------------------------------------

size는 ​​전체 요소들의 개수를 반환하며 np.prod(obj.shape)와 같은 결과를 생성한다.

​-------------------------------------------------------------------------
>>> x = np.zeros((3, 5, 2), dtype=np.complex128)
>>> x.size
30
>>> np.prod(x.shape)
30
​​-------------------------------------------------------------------------

기타

​나머지 attribute 들은 다음 표에 정리하였다.

TSame as self.transpose(), except that self is returned if self.ndim < 2.
data

배열의 시작을 가리키는 파이썬 버퍼 객체

dtype

배열 요소의 데이터형

flags

배열의 메모리 구조에 대한 정보

flat

배열의 1차원 반복자

imag배열의 허수부
real배열의 실수부
size배열의 요소 전체의 개수
itemsize배열 요소의 바이트 크기
nbytes배열의 전체 요소가 차지하는 바이트 크기
ndim배열의 차수
shape배열의 차수별 크기.
stridesTuple of bytes to step in each dimension when traversing an array.
ctypesAn object to simplify the interaction of the array with the ctypes module.
baseBase object if memory is from some other object.

[#00082]
